2800型五缸压裂泵车

河南祥龙石油工程有限公司

2800型五缸压裂泵车装配技术方案

一、产品概述及执行标准

（一）设备描述

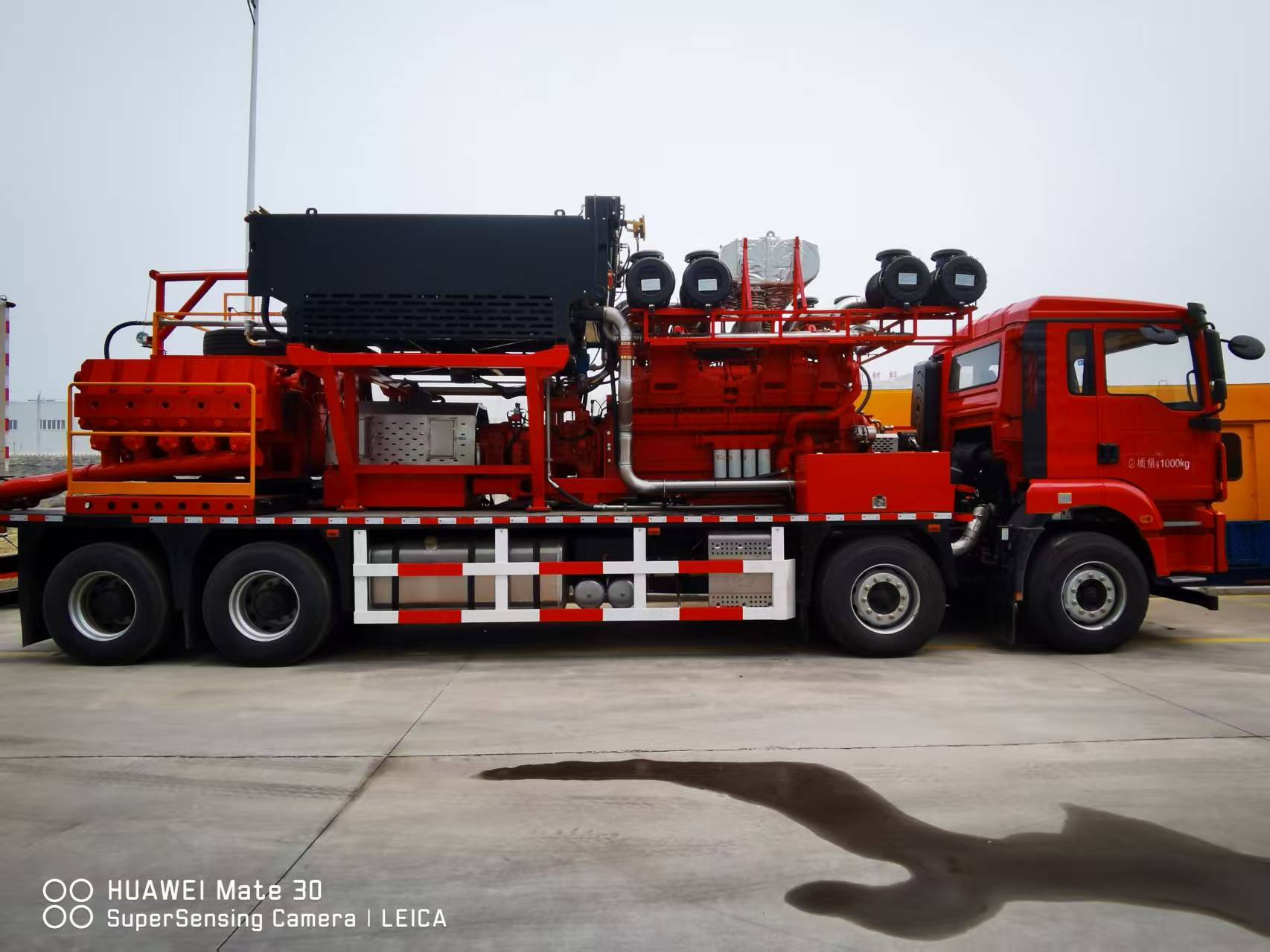

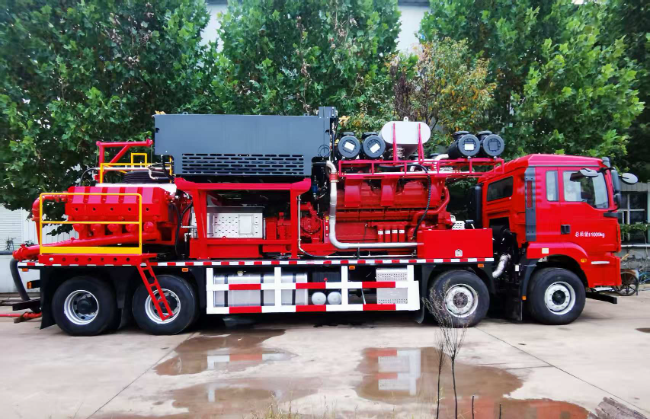

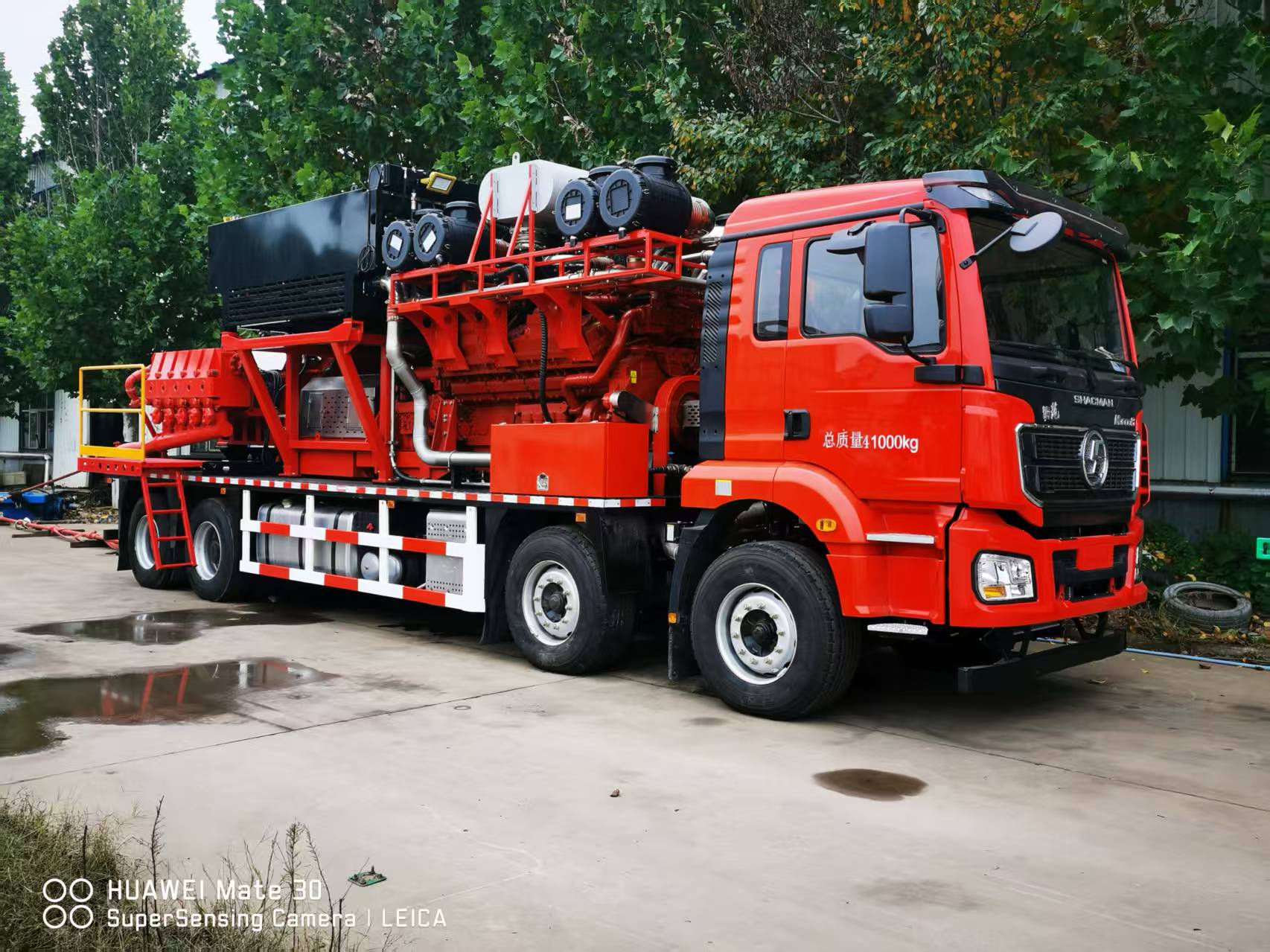

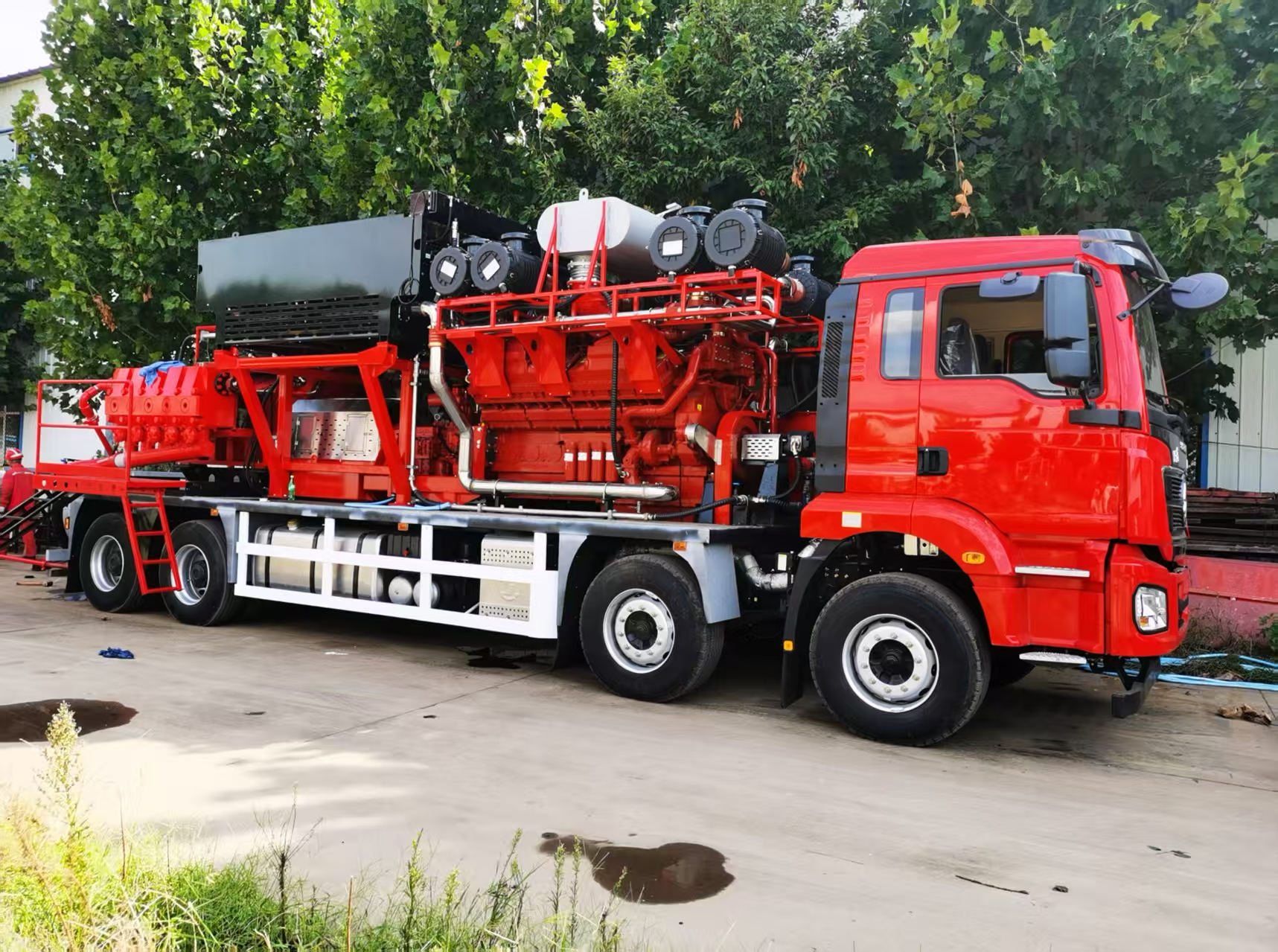

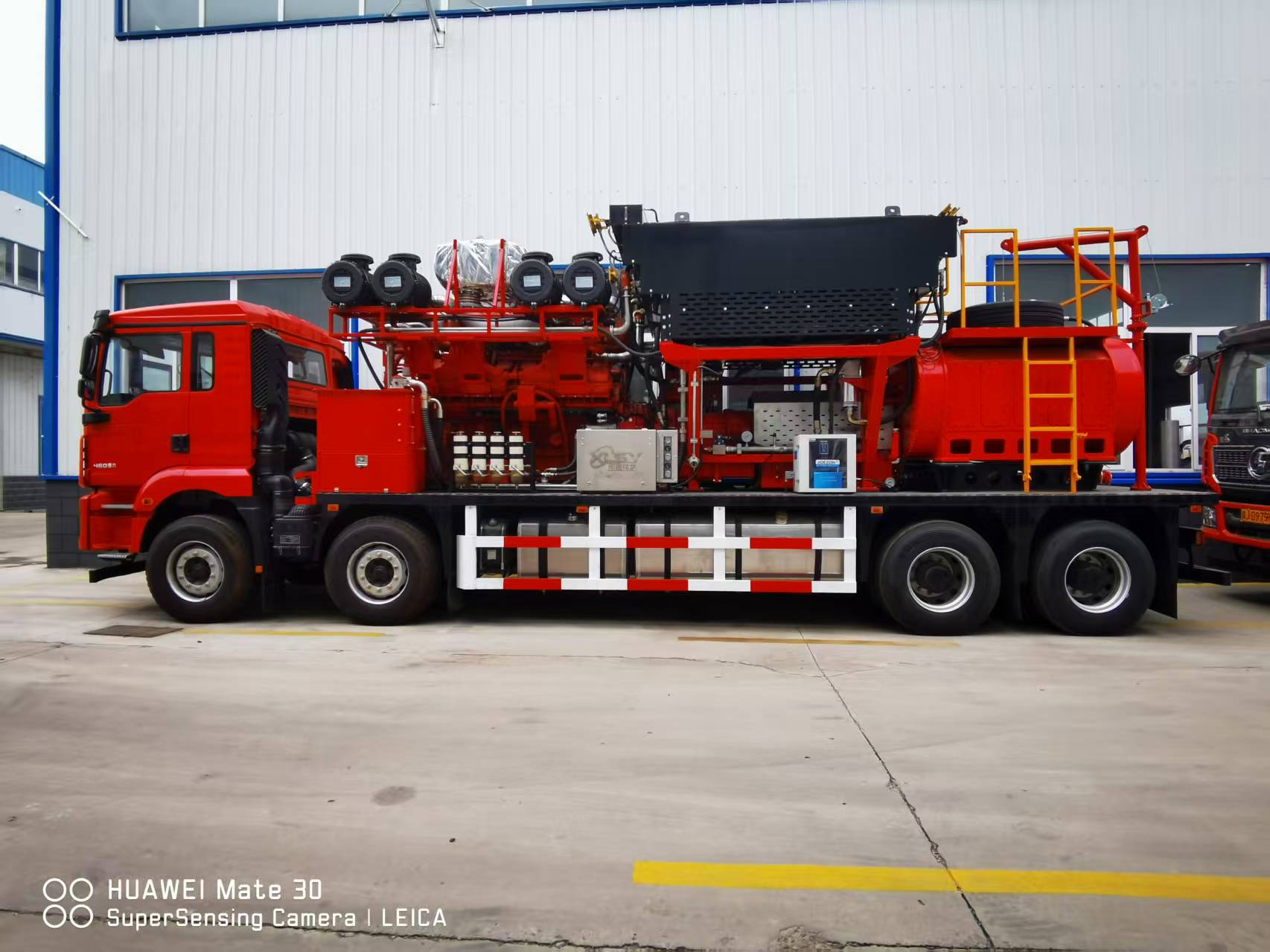

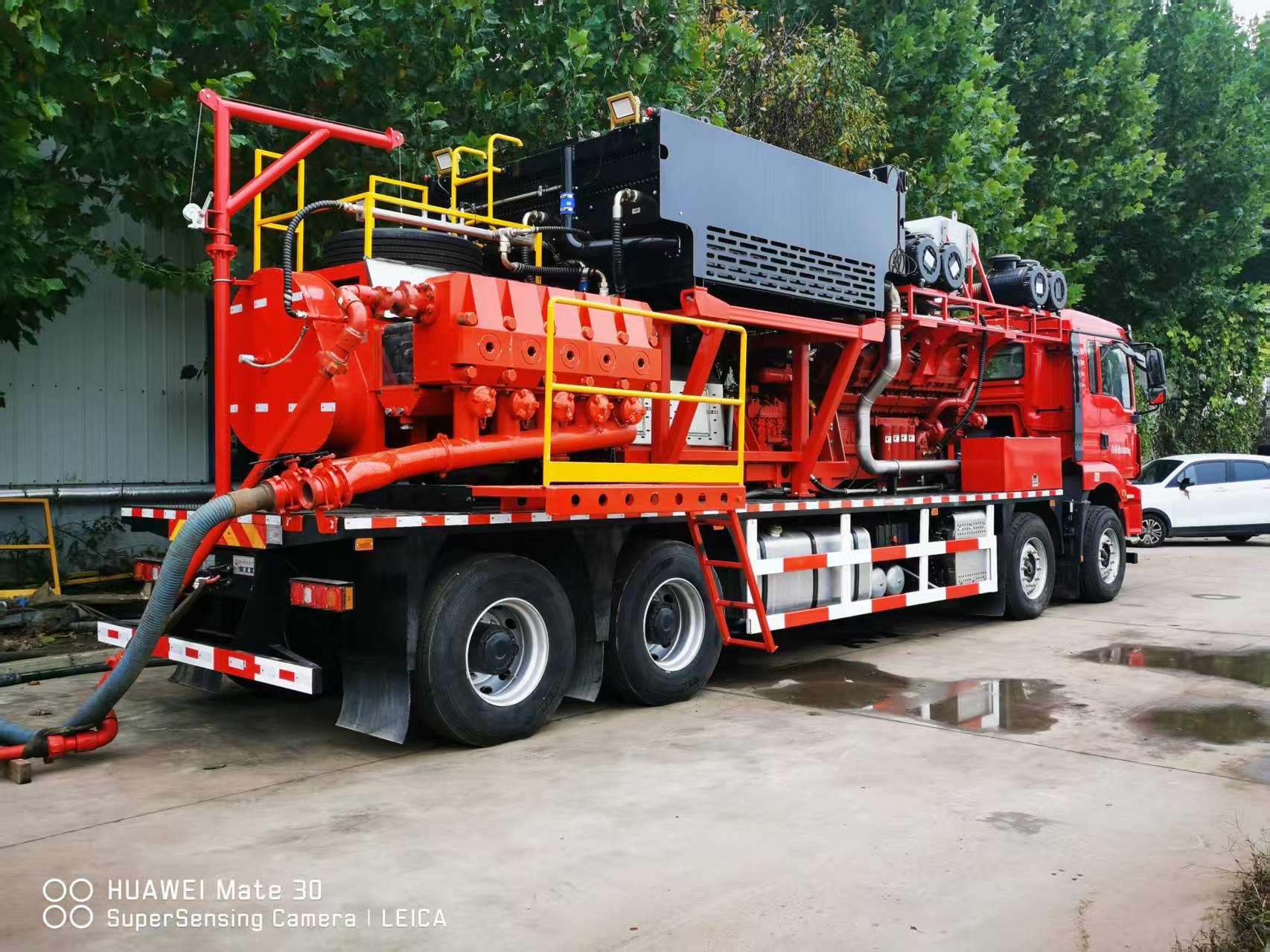

2800 型拖车式压裂泵车是一款以专用拖车底盘为载体，搭载 2800 型卧式五缸压裂泵的大型移动压裂设备。其动力系统采用康明斯高功率柴油发动机，通过液力变速器驱动压裂泵工作，配备独立的液压盘车系统，支持柱塞位置可视化校准。设备集成了先进的智能控制系统，可实现远程监控和多工况参数预设，同时具备完善的安全保护装置，能在超压等异常情况下快速响应，保障作业安全。相较于车载式压裂泵车，该拖车式设备具有移动灵活、部署方便的特点，可根据作业需求灵活调配，适应不同井场环境。

（二）主要用途

该型拖车式压裂泵车主要应用于油气田的压裂作业，尤其适用于中深井、复杂地层的压裂施工，能有效提高油气井的产量。除常规压裂作业外，还可用于水力喷砂、连续油管作业配合等场景。凭借其强大的动力输出和稳定的压力排量性能，在煤矿高压注水、大型基建工程的高压灌浆等领域也能发挥重要作用。设备支持单泵作业和多泵联合作业，可根据施工规模灵活组合，满足不同作业工艺的要求。

（三）基本配置

该车主要由专用拖车式底盘、康明斯 QS60 高功率柴油发动机、艾里逊 9832 液力变速器（二手大修）、2800 型卧式五缸压裂泵、独立液压盘车系统、主液压系统、吸入管汇、排出管汇、分体式冷却系统、润滑系统、智能控制系统、安全保护装置等组成。各系统部件经过精心选型与匹配，确保设备在各种复杂工况下能够高效、稳定运行，尤其是针对拖车式的特点，对底盘承载、设备固定等方面进行了优化设计。

（四）执行标准

本拖车式压裂泵车严格遵循 SY/T5211-2009《成套压裂设备》相关标准进行设计、制造与检验。从底盘选型、动力系统匹配到整机装配调试，每个环节都严格按照标准执行，关键部件的性能参数和安全指标均符合行业规范。在压力控制、安全保护等方面，额外参照了相关国际标准，确保设备在满足国内要求的同时，具备国际先进水平的可靠性和安全性。

二、整机性能参数

三、主要部件技术参数

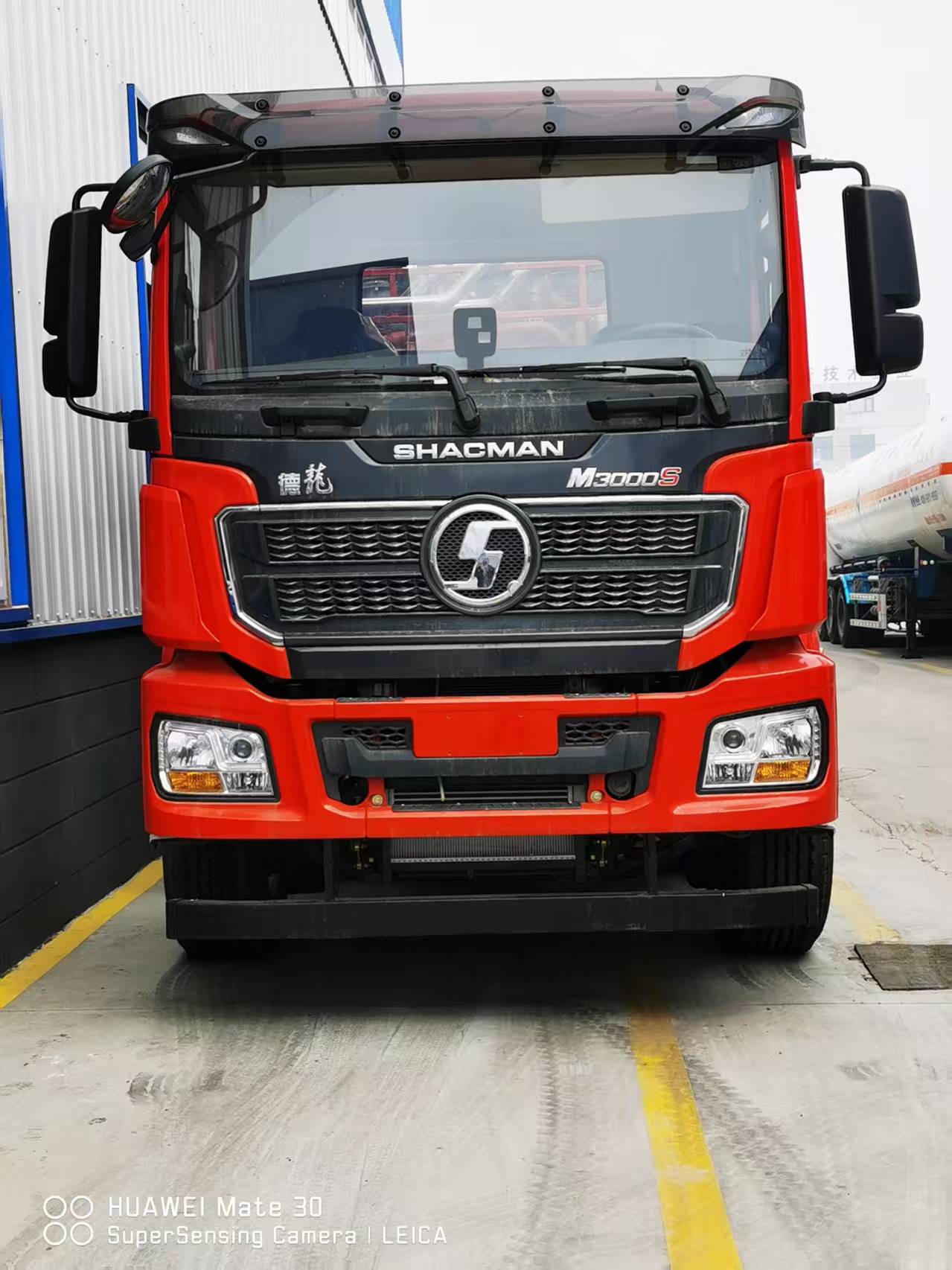

（一）载车底盘：陕汽重型定制底盘（8×4）

1、型号：陕汽定制款 3000S/ 8×4，专为压裂车作业需求深度定制，针对 2800 型五缸压裂泵车的重量和作业特点，对底盘的悬挂系统和车架强度进行了进一步强化，承载能力提升 50%。

2、发动机型号：康明斯 QSK45，动力强劲，可轻松应对极端复杂工况，为五缸压裂泵提供持续稳定的强大动力。

3、功率：1100 马力（809kW）/（1900r/min），提供强大动力保障，满足五缸泵高压大排量作业时的动力需求。

4、轴距（mm）：5500 + 1500，优化的轴距设计极大提升车辆行驶稳定性与通过性，适应复杂路况下的运输和作业需求。

5、驱动形式：8×4，强大的驱动能力适应各类恶劣路况，确保在不同地形条件下都能顺利到达作业现场。

6、最大扭矩：4500N.m，确保车辆具备卓越的牵引性能，能够拖动满载的压裂设备稳定行驶。

7、变速箱：艾利逊 6000ORS（陕汽深度合作定制款），换挡平顺，传动效率高达 97%，与五缸压裂泵的动力需求完美匹配。

8、取力器：配备五个取力器，与发动机完美匹配，可满足多种作业设备的动力输出需求，特别是为五缸压裂泵的稳定运行提供可靠动力。

9、车辆最大速度：100km/h，保障高效转场作业，减少设备在不同作业地点之间的运输时间。

10、车辆最大爬坡度：≥45％，轻松应对复杂地形，能够在山区等坡度较大的区域进行作业。

11、最小离地间隙：420mm，提升车辆通过性，避免在崎岖路面行驶时底盘部件受到损坏。

12、最小转弯半径：≤25m，提高车辆在狭窄空间的灵活性，便于在井场等空间有限的区域进行操作。

13、接近角：35°，增强车辆在复杂路况的通过能力，防止车辆前端在爬坡或通过障碍物时受到刮擦。

14、离去角：30°，保障车辆在起伏路面行驶的安全性，避免车辆后端在离开陡坡等地形时发生碰撞。

15、轮胎：16.00R25 陕汽定制全钢工程胎，具备超强的耐磨性和承载能力，承受 2800 型五缸压裂泵车的较大重量。

16、驾驶室：颜色可按客户定制要求生产，内部空间宽敞舒适，配备豪华内饰与人性化操作设计，为驾乘人员提供极致舒适的操作环境，缓解长时间作业的疲劳。

17、燃油箱：配置两个 800L 油箱，安装在大梁右侧靠近前桥位置，油箱底部采用内径为 35mm 的胶管连通，可保障车辆长时间、长距离作业的燃油供应，满足五缸压裂泵车连续作业的需求。

18、底盘车订货特定要求：

1）高效沙漠空滤：特殊设计的沙漠空滤系统，可有效适应恶劣沙尘环境，全方位保护发动机进气系统，确保发动机性能稳定，即使在沙尘较大的作业区域也能正常运行。

2）智能内置空调：智能温控内置空调，可根据环境温度自动调节，为驾乘人员营造四季如春的舒适工作环境，提高作业人员的工作舒适度和效率。

3）双油箱设计：增加燃油储备，有效延长车辆续航里程，满足长时间连续作业需求，特别是在远离加油站的偏远作业区域。

4）豪华标准卧铺：配备豪华标准卧铺，为驾乘人员提供舒适的休息空间，缓解长途作业疲劳，保障作业人员有良好的休息条件。

5）中长半高顶驾驶室：独特的中长半高顶驾驶室设计，显著提升空间感和视野范围，提高驾驶安全性与舒适性，方便驾驶员观察作业现场情况。

6）定制高性能取力器：根据压裂车特殊作业需求定制的高性能取力器，动力输出稳定可靠，可满足各类专业设备的动力需求，尤其是五缸压裂泵的稳定动力输出。

（二）动力系统与传动装置

1、动力配置

1）发动机型号为康明斯 QS60 高功率柴油发动机，单机最大输出功率达 2800 马力（约 2088kW），适配 STP3000 长冲程压裂泵，最高工作压力 130MPa。该发动机性能稳定，能为压裂泵提供持续强劲的动力支持。

2）发动机配备涡轮增压及中冷系统，这一设计使其在高海拔（海拔≤3000m）工况下，功率输出衰减≤5%，确保在高原等复杂环境下仍能正常作业，满足不同地域的作业需求。

2、传动系统

1）柴油发动机通过液力变速器艾里逊 9832（二手大修）驱动压裂泵，传动轴采用双万向节 + 加固型花键设计，这种结构使扭矩传输稳定性提升 20%，减少动力传输过程中的损耗和振动，保障压裂泵的稳定运行。

2）液压盘车系统通过摩擦轮驱动传动轴低速旋转（≤5rpm），支持柱塞位置可视化校准，便于操作人员精准调整柱塞位置，保证压裂泵的工作精度。

（三）压裂泵与液压系统

1、柱塞泵安装

1）采用 2800 型压裂泵（卧式五缸结构），最大输入功率 2600hp，最高压力 130MPa，柱塞直径可选 3.75"/4.5" 两种规格，可根据不同的压力和排量需求灵活选择，适配多样化的作业工况。

2）泵体与底盘副梁通过 M30 高强度螺栓（预紧力≥500N・m）连接，重心偏移量≤50mm，配置液压减震器（阻尼系数可调范围 50-150kN・s/m），有效减少压裂泵工作时产生的振动，保护设备部件，延长使用寿命。

2、液压系统集成

1）独立液压盘车系统包含独立液压油箱（容量 80L）、三位四通换向阀及直动式溢流阀（调压范围 5-15MPa），通过闭式回路控制马达单元，确保盘车系统的稳定运行和精准控制。

2）主液压系统与盘车系统物理隔离，避免相互干扰，配备比例阀组实现发动机转速与泵排量的线性调控（响应时间≤0.2s），使设备能快速适应不同的作业负载变化。

（四）管道与辅助系统

1、管道连接

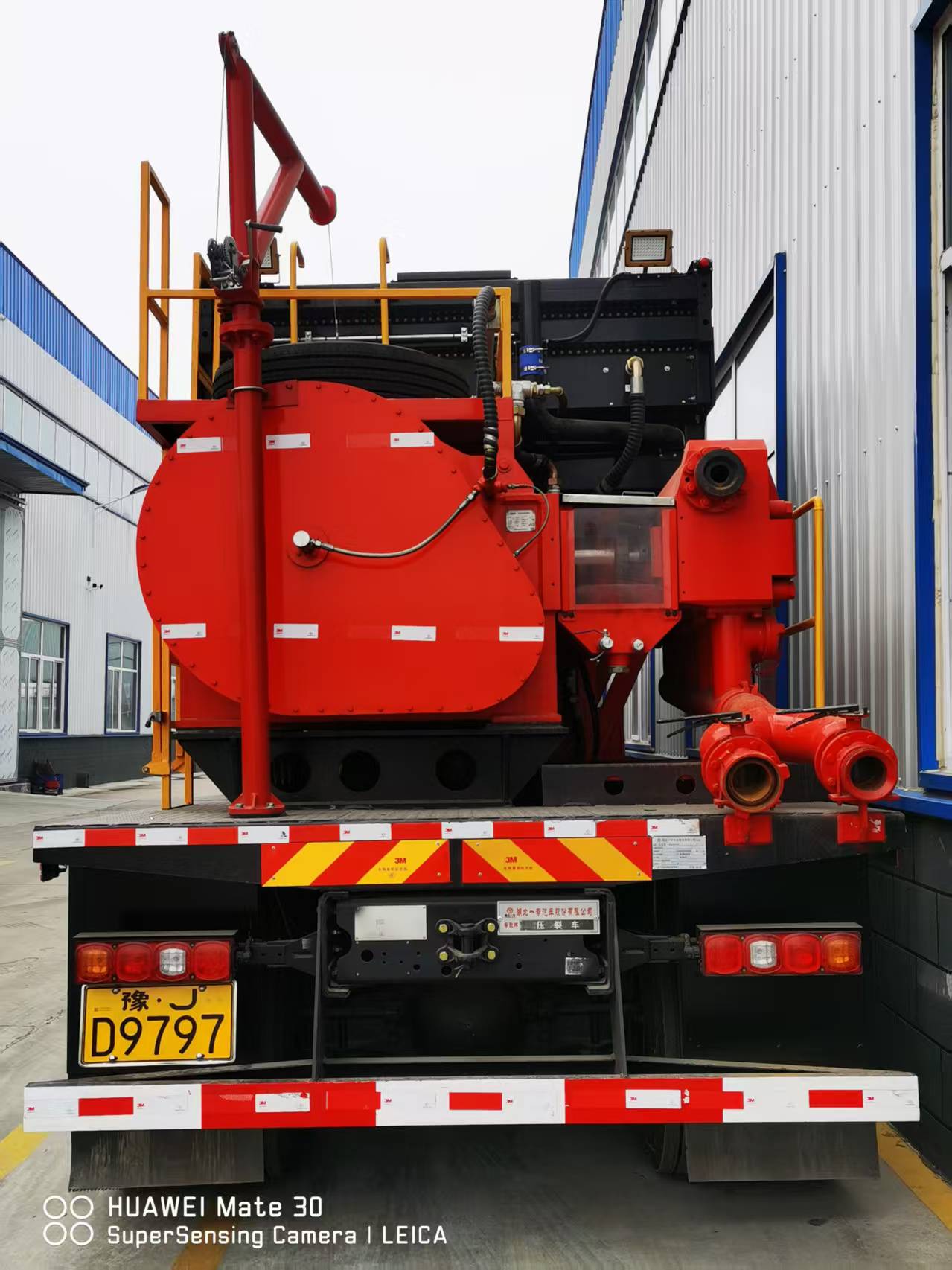

1）吸入管汇采用双 4"蝶阀接口（承压≥2.2MPa），排出管汇配置 3" 高压软管及 90° 活动弯头（耐压 135MPa），支持 3 分钟内快速拆装，提高设备的安装和维护效率，减少作业准备时间。

2）管道法兰密封面粗糙度 Ra≤1.6μm，在试压阶段保压 15 分钟无泄漏，确保管道连接的密封性和可靠性，防止高压液体泄漏造成安全事故。

2、冷却与润滑

1）分体式冷却系统覆盖发动机、传动箱及液压油路，采用铝制板翅式散热器（散热面积 12m²）+ 液压驱动风扇（风量可调至 3500m³/h），能有效散发设备工作时产生的热量，保证各部件在适宜的温度下运行。

2）动力端强制润滑系统压力≥0.3MPa，为动力端部件提供充足的润滑，减少磨损；液力端盘根润滑采用双线分配器，污油回收率≥90%，提高润滑油的利用率，降低运行成本。

（五）安全与控制

1、安全保护装置

1）集成超压保护系统（100MPa 压力传感器 + 数字式马丁戴克表），当压力超限时，能迅速触发发动机怠速（≤800rpm）并启动刹车装置（制动扭矩≥8000N・m），及时遏制危险情况的发展，保护设备和人员安全。

2）配备紧急停机按钮（E-Stop），可在 0.5 秒内切断动力源，在突发紧急情况下能快速停止设备运行，最大限度减少损失。

2、智能控制系统

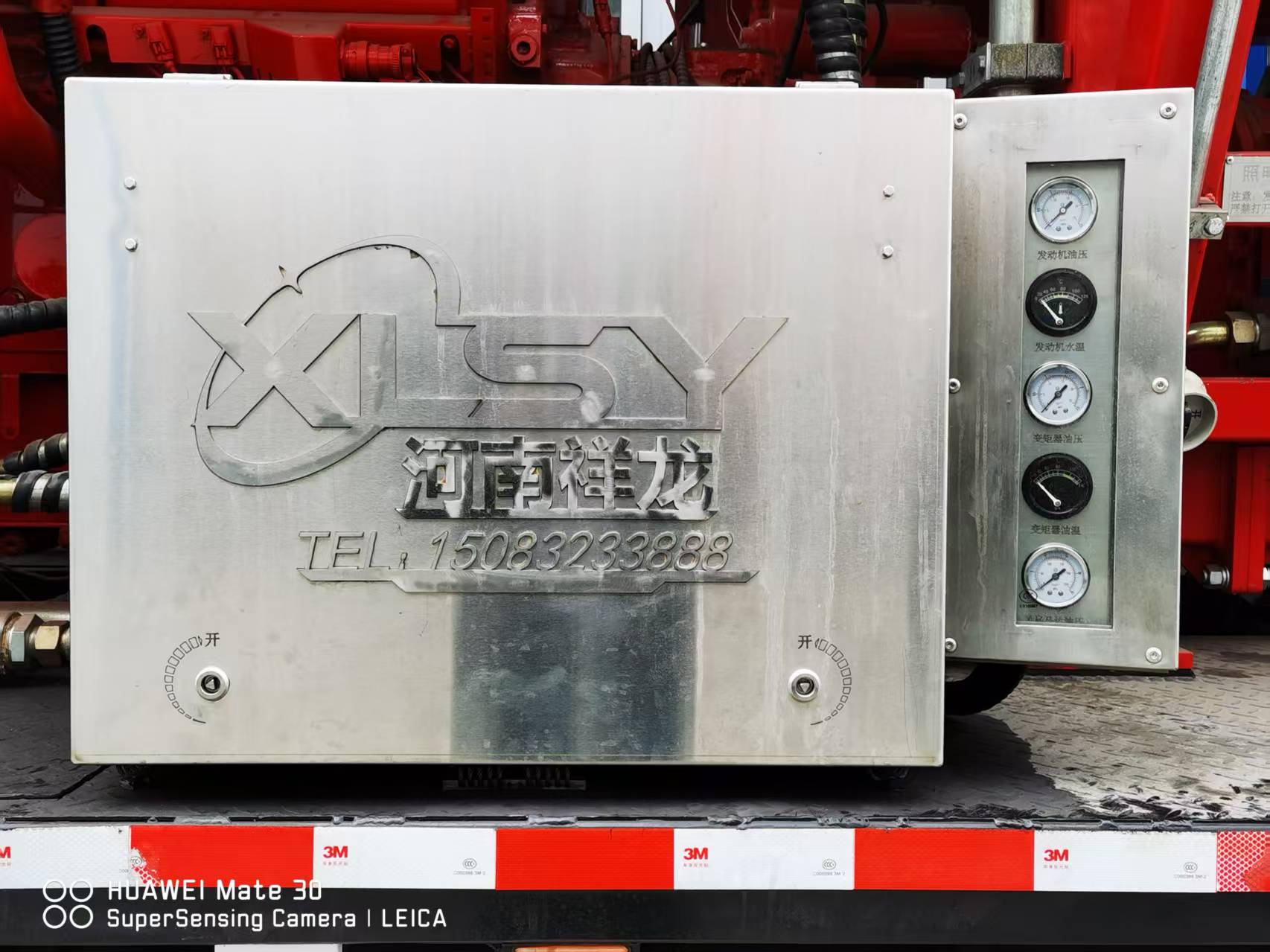

1）采用工业级 PLC 控制箱（防护等级 IP67），具备良好的防尘防水性能，支持 4G / 北斗双模远程监控，可实时掌握设备的运行状态，同时可预设 10 组工况参数（排量、压力、转速），方便操作人员根据作业需求快速调整设备参数。

2）变频驱动系统根据负载自动切换单 / 双泵模式，使空载功耗降低 35%，提高设备的能源利用效率，降低运行成本。

（六）底盘与安装调试

1、底盘选型与加固

1）选用专用拖车式拖车底盘（轴荷分布：前轴 8t / 后双轴 16t），配置液压支腿（单腿承载≥25t）及高强度牵引销（符合 SAE J765 标准），确保设备在运输和作业过程中的稳定性。

2）井字形副梁采用 Q345B 低合金钢（腹板厚度 12mm），通过有限元分析优化载荷分布，整体承载能力提升至 45t（较常规拖车提升 40%），能有效承受压裂泵等设备的重量和作业时产生的载荷。

3）拖车平台设防滑花纹板（厚度 6mm）及工具箱固定支架，安装前进行整体调平（水平度≤0.5mm/m），表面涂覆环氧富锌底漆（干膜厚度≥100μm），提高平台的防滑性能和耐腐蚀能力，延长设备的使用寿命。

2、调试与验收

1）空载试运行：进行液压支腿同步伸缩测试（同步误差≤5mm），确保支腿动作协调一致；平台水平度动态保持≤1mm/m，保证设备作业时的平稳性；压裂泵空载运转 4 小时，振动速度≤4.0mm/s（ISO 10816-3 标准 C 区），轴承温升≤35℃，验证设备的运行稳定性。

2）负载验收：在最大排量 35m³/min（130MPa 工况）下，验证拖车底盘静置稳定性（横向位移≤2mm）；进行耐久性测试，连续作业 72 小时，每 24 小时检测拖车结构应力（最大应力≤235MPa，安全系数≥1.8），确保设备在高负载长时间作业下的可靠性。

四、整机技术核心优势

1、强劲动力与高效传动：采用康明斯 2800 马力高功率柴油发动机，搭配艾里逊液力变速器，动力输出强劲且传输效率高，能满足高压大排量的压裂作业需求。双万向节传动轴设计进一步提升了扭矩传输的稳定性，减少动力损耗。

2、灵活可靠的液压系统：独立的液压盘车系统与主液压系统物理隔离，降低了相互干扰的风险，提升了设备的维护效率。比例阀组的应用实现了发动机转速与泵排量的快速线性调控，使设备能灵活适应不同作业工况。

3、卓越的安全性能：集成了多重安全保护装置，超压保护系统能在异常情况下快速响应，紧急停机按钮可瞬间切断动力源，为作业安全提供了坚实保障。高强度的底盘和副梁设计也增强了设备整体的安全稳定性。

4、智能高效与节能：工业级 PLC 控制系统支持远程监控和多工况参数预设，操作便捷高效。变频驱动系统能根据负载自动切换工作模式，有效降低了空载功耗，提升了设备的节能性。

5、适应能力强：发动机的涡轮增压及中冷系统使其能在高海拔环境下稳定工作，专用拖车底盘和液压支腿设计让设备能适应不同的井场地形，具备良好的环境适应能力。

五、执行标准与交付服务

（一）执行标准

本拖车式压裂泵车严格按照 SY/T5211-2009《成套压裂设备》标准进行设计、生产和检验。在关键部件的选型、制造以及整机的装配调试过程中，均遵循相关的行业规范和质量标准，确保产品质量达到行业先进水平，满足用户的作业要求。

（二）设备完工与交付

1、完工环节：设备完工后，进行全面的调试和试验，包括空载试运行和负载验收等项目，确保各项性能指标符合设计要求。对全车进行细致的防腐处理和喷漆，加注优质的各类油品，保证设备出厂时处于最佳状态。

2、交付及服务系统：提供安全可靠的包装和发运服务，确保设备完好无损地送达用户现场。配备齐全的随车配件、专用工具和详细的技术资料，包括设备使用、保养规程手册等。同时，为用户提供专业的操作培训、安装指导和定期维护保养等售后服务，确保用户能熟练操作和维护设备，保障设备的正常运行。
