四十吨双节18米修井机
主要技术参数

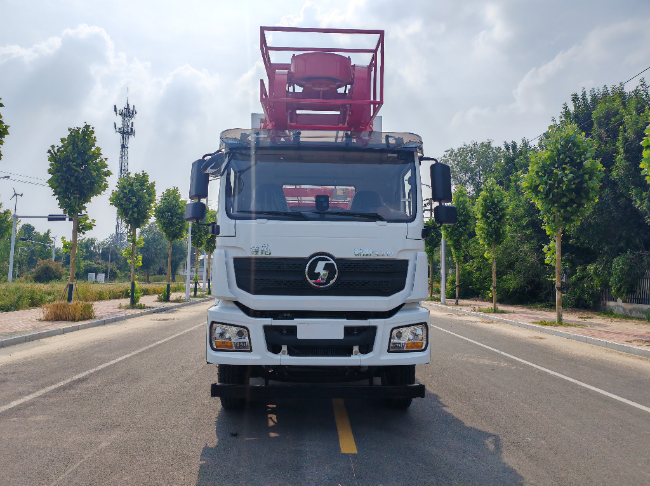

采用中国陕汽汽集团生产的德龙6×4底盘车载机械传动修井机，为陆 地石油矿场专用设备。名义小修深度3200m [27/8(73mm)外加厚油管]。
一、设计技术标准
1、SY/T5202-2004 石油修井机；
2、SY/T5170-1998 石油天然气工业用钢丝绳规范；
3、 质量控制体系：按ISO9001 质量体系进行设计生产制造全过程质量控制。
4、产品完全符合健康、安全、环保(油田HSE) 及车辆强制性认证规定。
二、主要技术参数

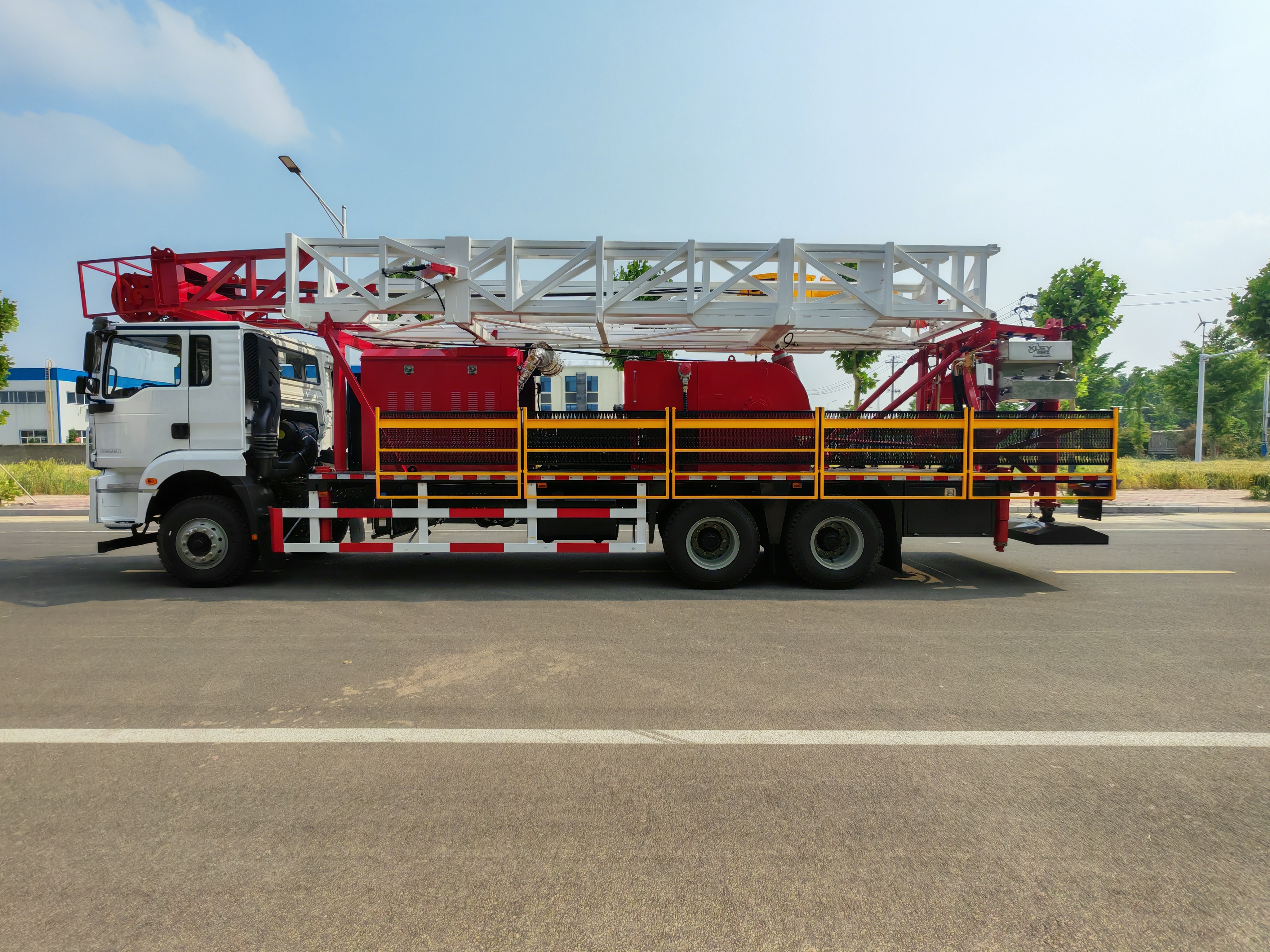

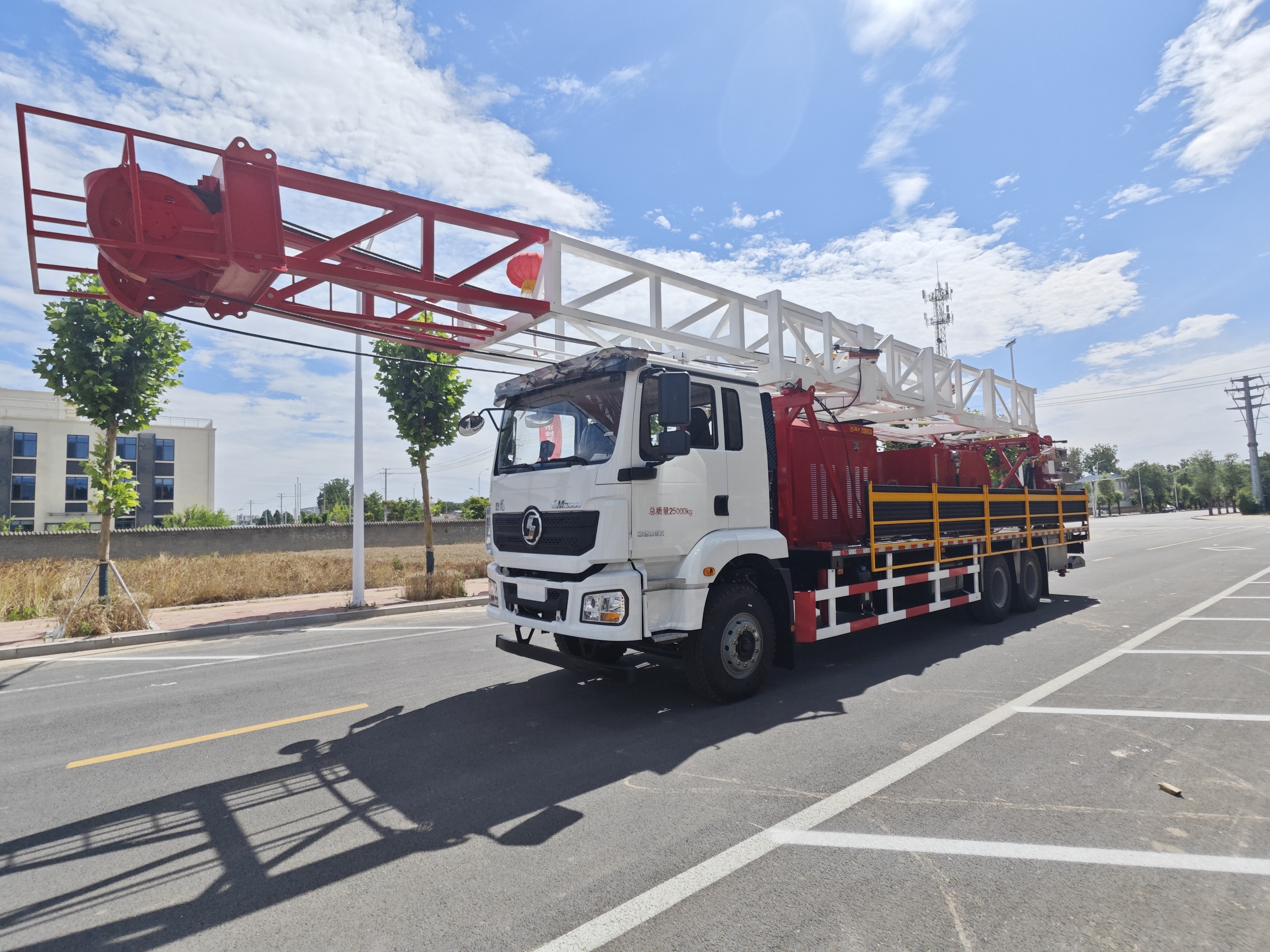

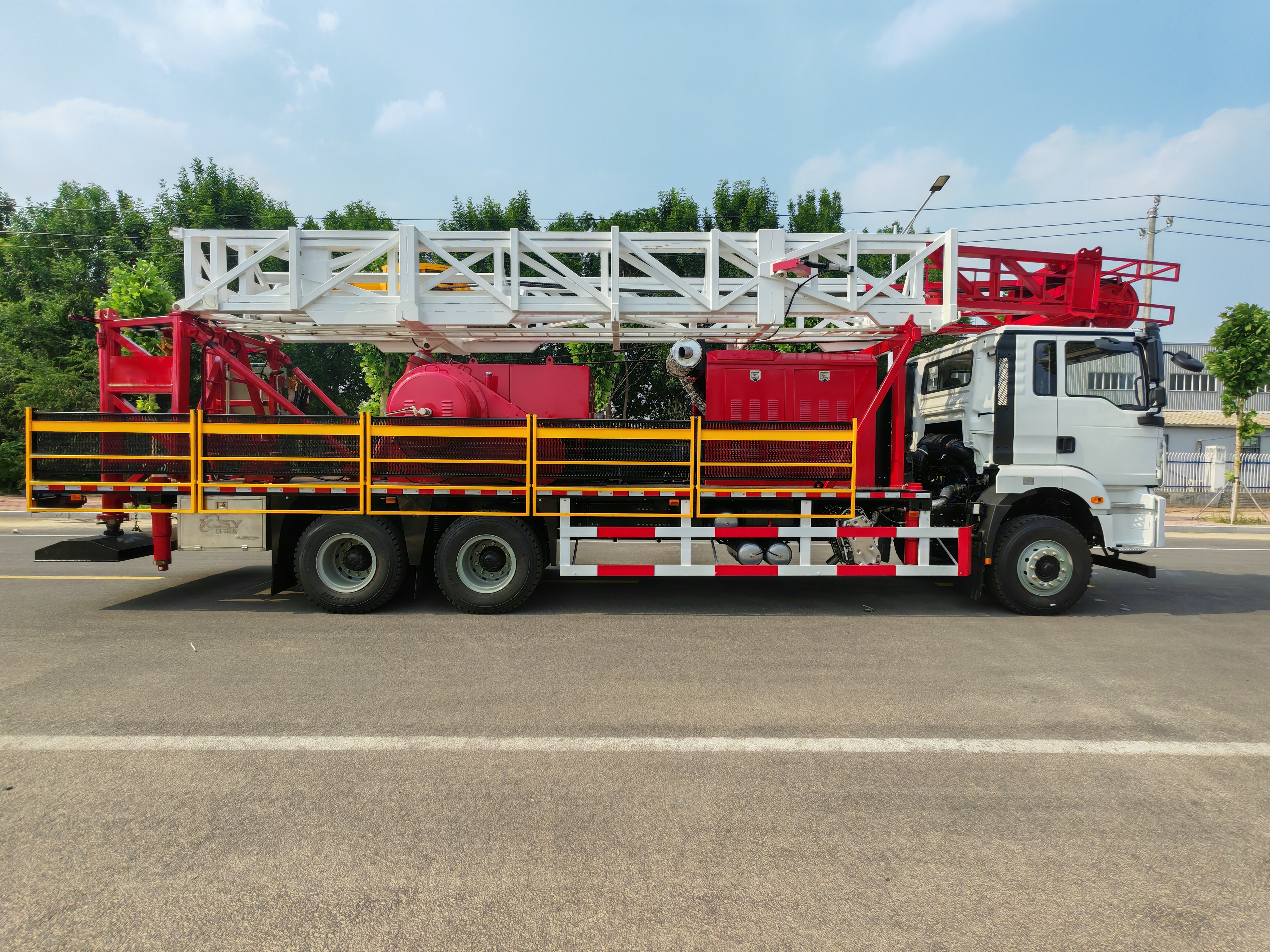

修井机主要由陕汽德龙6x4x320 底盘车、修井作业发动机、法士特变速箱、角传动箱、绞车、井架、游车大钩、液、气路系统、仪表及电气系统等组 成。
1、整机基本参数：
1) 修井机型号： XJ40
2) 公称钩载： 400kN;
3) 最大钩载： 675kN;
4) 最高限制车速： 90km/h;
5) 离去角： 12°;
6) 最大爬坡度： 20%;
7) 最小离地间隙： 340mm;
8) 有效制动距离： ≤12m ( 车速：45km/h);
9) 转弯直径： 24m;
10) 外形尺寸 (长×宽×高)mm；
(1) 工作状态：12000×2500×18600;
(2) 移运状态： (mm):14600×2550×4000;
11) 最大设计总质量：25000kg。
整机前后桥荷分配合理，移运速度快(最高90km/h), 通过性好 (14.6m×2.55m×4m), 具有优越的行驶性能。各核心部件均留有足够的操作 维护空间。整机具备良好的防风、防震性能。适于-20℃~45℃环境温度下 工作，该机主要部件及液、气路主要元件均由国内知名厂家提供。
12) 底盘车：型号：陕汽德龙新M3000;
(1) 驱动形式： 6×4二类汽车底盘；
(2) 发动机： 潍柴 国 VI 排放
(3) 额定功率： 300HP;
(4) 最大扭距： 1460Nm;
(5) 轴距 ( mm): 4750+1400;
(6) 驾驶室：新M3000 双人驾驶室；
(7) 变速箱： SC10J140TA ( 铁-QHG50);
(8) 轴距：4375+1400/4775+1400mm;
(9) 前/后桥：MAN5.5/MAN11.5T单级(4.625);
(10) 轮胎：11.00R20;
(11) 车架：308(8+5+8)mm;
(12) 柴油机自驱动；
(13) 前非驱动液压助力双转向桥，后驱动双级联桥；
(14) 前、后悬架均为弹簧钢板悬挂；
(15)主大梁采用优质合金钢板整体冲压成型，加强型三层复合。
2、台上结构：
1) 台上：潍柴发动机电喷250~310马力；
2) 角传动箱：采用40吨角传动箱.不易损坏。焊接结构，飞溅润滑，渐开线圆弧锥齿 轮，传动噪音小，平稳；
3) 链条箱：采用石油标准滚子链条， (24A双排链)油浴飞溅润滑；
4) 绞车： (绞车按：“API Spec 7K 钻修井设备规范”设计、制造、检验);
(1) 单滚筒绞车，双带式刹车，死端平衡；
(2) 机械刹把刹车+气刹车(紧急制动),空气冷却；
(3) 滚筒直径×长度： φ440×884mm;
(4) 刹车毂直径×宽度：φ970×210mm;
(5) 刹车包角： 340°;
(6) 离合器型号：ATD-224H 气控强力推盘离合器；
(7) 最大快绳拉力：140kN。
5）变速箱：
（1）陕西法士特齿轮有限责任公司；
（2）变速器总成型号：10JSD120；
（3）输入功率：220 Kw；
（4）输入扭矩：1200 Nm。
6）游动系统：
(1) 结 构 ： 4×3;
(2) 有效绳数： 6;
(3) 起重钢丝绳直径：φ22mm;
(4) 起重绳长： 175 m。
7）井架：按“API Spec 4F 钻井和修井规范”(1995.6.1第二版)设计和制 造、检
验)

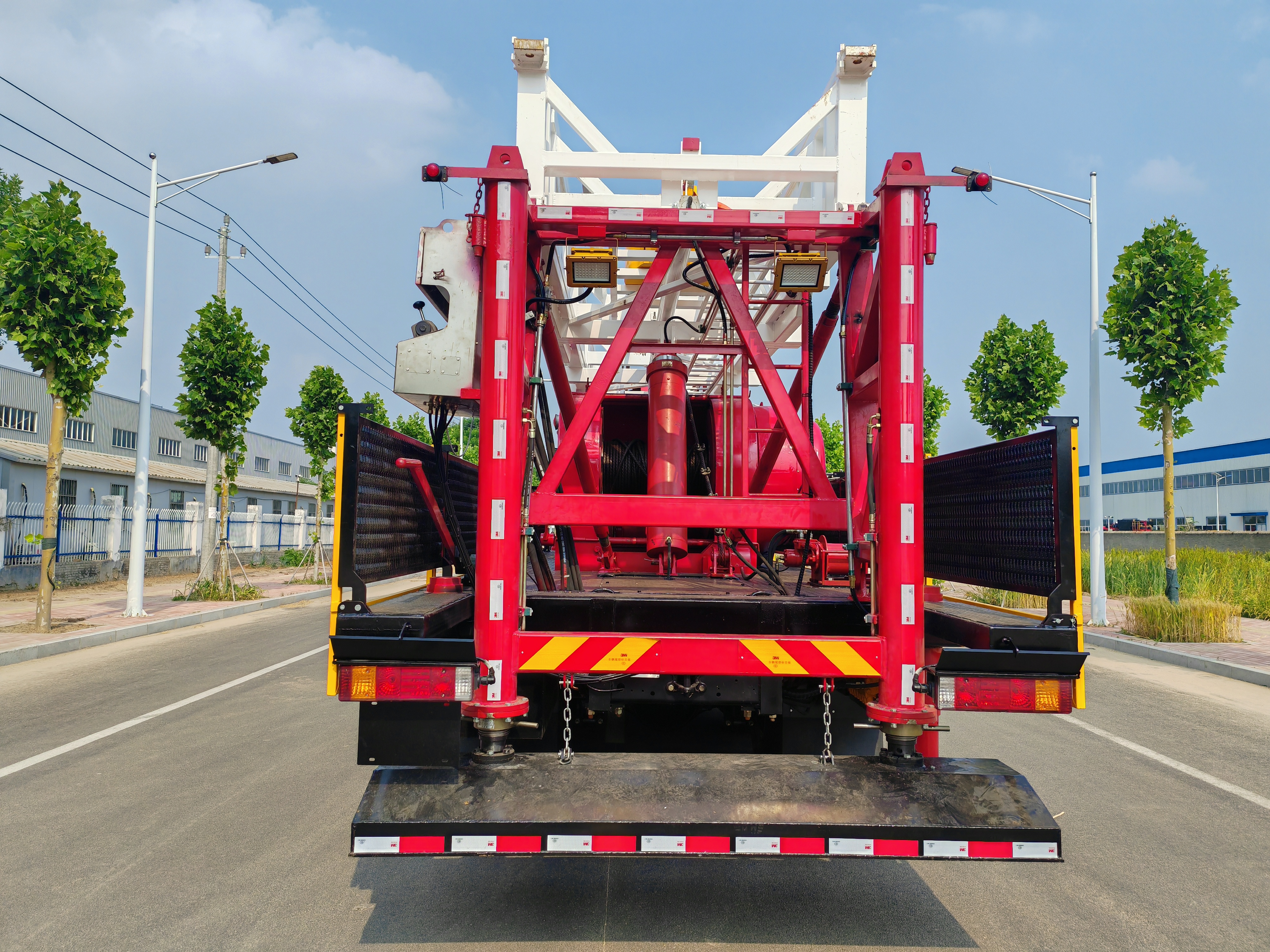

(1) 井架结构：18m 作业时带绷绳、双节、前开口π型桁架套装伸缩结 构 ，Q345-B 优质结构钢矩形钢管气体保护焊接，双H(COOPER) 型井架底 座，整个井架的起落由起升液缸来实现，上节井架由长液缸伸缩。
(2) 井架高度： 18 m;
(3) 井架倾角： 5°(可通过调节丝杠调节并设计有倾角指示仪);
(4) 井架底座中心至井口中心距离：1.56m;
(5) 天车 ( TC40): 整体盒式结构，滑轮为轧制钢件，天车加防甩油装 置。
(6) 最大抗风能力： 110km/h(约10级风);
(7) 配备梯子、天车平台、护栏、车上负荷绷绳(2根)。
8）游车大钩 ( YG40): ( 游车大钩按：“API Spec 8A 钻井和采油提升设备 规范”设计、制造、检验)
(1) 最大钩载： 675 kN;
(2) 额定钩载： 400 kN;
(3) 滑轮数： 3;
(4) 钩体转动角度： 360°。
9）液压系统：
(1)包括主油泵、液压绞车、井架起升液缸、井架伸缩液缸、主千斤、 等。
(2)系统额定工作压力： 14 MPa;
(3)液压绞车(1台)型号： IY15; 最大拉力：15kN;
(4)泵、阀类件均选用国内著名液压件厂家；
(5)井架主千斤带机械锁定的液压升降底座，方便可靠，大大减轻操作 者的劳动强度，备有液压源及快速接口，便于井口机械化。
10）气路系统：
(1)气路系统可实现绞车滚筒控制、紧急停机、油门大小控制等。
(2)适宜工作环境范围： -20～+50℃(配有空气干燥器)。
(3)空压机压力： Pj=1.2 MPa;
(4)系统工作压力：P=0.8 MPa。
11）传动系统都加防护罩。
12）其它：
(1)外观颜色：油漆，具有耐腐蚀、耐热、耐潮湿性能；天车为红色；井 架为白色；台上部分红色。
(2)整车出厂合格证。
(3)设备所有的资料齐全。保证合格、发票等资料能够上户落户上牌照，办理免征。
(4)质保期1年。
河南祥龙石油工程有限公司
二0二六年三月九日
